中電信智能網絡(luò )科技有限公司焦建鋒，龐勇，謝谷陽

1　引言

隨著數字化浪潮席卷各行業，重載鐵路的數字化轉型已成為提升綜合競爭力、滿足日益增長運輸需求的核心路徑。在這一轉型進程中，云計算與邊緣計算的協同應用嶄露頭角，成為推動重載鐵路技術革新的關鍵力量。

重載鐵路的運營環境極為復雜，涵蓋長距離線路、多樣地形地貌以及大量分散的設備設施。車地通信、機車通信和地面通信等各類業務不僅數據量龐大，而且對實時性、可靠性要求近乎苛刻。傳統的網絡(luò )架構與計算模式在處理這些復雜業務時，逐漸暴露出響應遲緩、數據傳輸壓力大等弊端，難以滿足重載鐵路高效、安全運營的需求[1]。

云計算憑借強大的計算能力、海量存儲和靈活的資源調配優勢，能夠對重載鐵路產生的海量數據進行深度分析和處理，為運輸調度、設備維護等提供精準決策支持。邊緣計算則靠近數據源和用戶終端[2]，具備低時延、高帶寬的特性，可在本地快速處理設備數據，減少數據傳輸負擔，保障實時性業務的高效運行。將二者協同應用于重載鐵路領域，能實現優勢互補，構建更為智能、高效的鐵路運輸體系[3]。

以朔黃鐵路為代表，其率先開展的相關實踐已取得顯著成效。深入剖析朔黃鐵路中云計算與邊緣計算的協同應用案例，不僅能為朔黃鐵路自身的持續優化升級提供有力依據，還能為其他重載鐵路的數字化轉型提供寶貴的借鑒經驗，助力整個重載鐵路行業在智能化發展道路上邁出堅實步伐。

2　重載鐵路的5G場景業務需求

常見的重載鐵路沿線的應用場景對通信的需求可見表1。

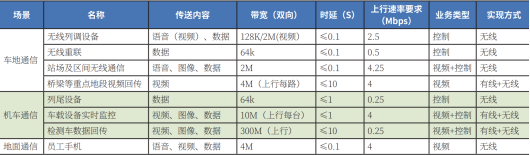

表1 常見重載鐵路典型業務需求表

未來的鐵路通信應提供更可靠的無線覆蓋，包括沿鐵路線的連續廣域覆蓋、鐵路場站和熱點區域的覆蓋、鐵路地面基礎設施的監控，以及為智能列車提供的寬帶智能應用。重載鐵路沿線存在橋梁、山區、隧道等復雜場景，不同場景導致無線通信的信道特性差異很大，這給5G通信的性能帶來了新的挑戰。

從業務需求角度出發，信號覆蓋、熱點增強及帶寬滿足是重載鐵路5G通信建設的關鍵步驟，而這背后都離不開高效的數據處理與傳輸技術支持。5G通信與云計算、移動邊緣計算（MobileEdgeComputing，MEC）的結合正是應對這些挑戰的重要技術手段。

3　重載鐵路MEC邊緣計算應用場景

如圖1所示，重載鐵路場景的MEC自下而上地從承載網、核心網、運維平臺、生產場景應用等四個層次來構建完整的邊緣計算服務。

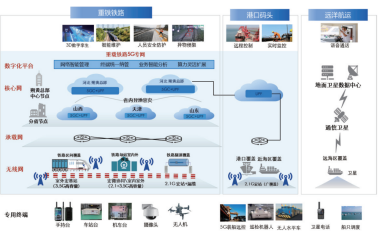

圖1 重載鐵路MEC邊緣計算應用場景示意圖

3.1　MEC助力承載網高效傳輸

基于電信“骨干+省內”兩級承載網，合理利用4G傳輸資源，構建“總部+各省”的星形網絡(luò )，通過MPLS-VPN、IPRAN專線，實現用戶信令及業務數據高安全、高隔離、高可靠的傳輸，同步實現業務的差異化調度。

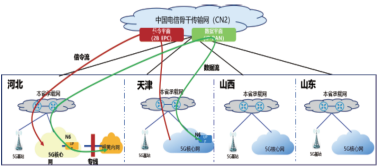

圖2 以朔黃鐵路為例的跨省5G專網承載網建設示意圖

圖2以朔黃鐵路為例，其充分利用朔黃自有承載網，在四省與電信STN分別對接，各省市地區的自有5GC遵照就近原則接入大網5GC和基站，從而提高傳輸效率緩解承載網輸送負荷[4]，實現業務低時延傳輸，業務數據靈活本地分流。承載網中通過RAN和EPC兩個VPN對業務流量和信令進行邏輯隔離，保證客戶數據安全性。同時流量和信令均匯聚在總部全量5GC上，由總部進行統一管理和簽約。

3.2　MEC賦能核心網架構優化

針對跨省市的組網問題，我們提出“總部集約管理、分省就近接入、高度自主運營、多級可靠保障”的一張統一5G專網核心網。該核心網采用5GC全下沉式的高隔離專享網絡(luò )，而并非僅僅將UPF網元下沉，在保證了業務高可靠、高穩定性的同時，支持向未來5G-R網絡(luò )私有頻率運營平滑演進。

5GC全下沉模式的業務控制面部署在專網而非大網，可以根據業務需求在專網進行定制化功能研發，高效支持創(chuàng )新業務研發。從安全的角度上考慮，它與5G公網完全物理隔離，自帶專網安全產品，不需要邊界安全設備，同時具備異地容災能力，業務可靠性極高。

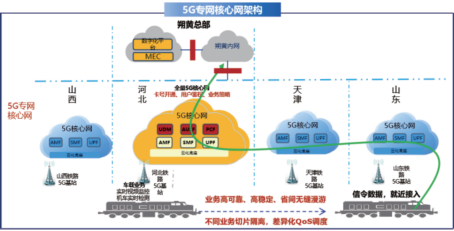

圖3 以朔黃鐵路為例的跨省5G專網核心網建設示意圖

如圖3所示，以朔黃鐵路為例，其采取“總部+分省”的分布式架構。該架構在河北總部下沉全量5GC網元（包含UDM、PCF、AUSF）[5]，實現用戶開卡、用戶鑒權、策略控制的總部集約式管理；在天津、山東、山西各省下沉輕量化5GC，將業務數據就近接入，在本地靈活分流，以此來保證業務傳輸的低時延。省與省之間實現業務跨省無縫漫游，確保了業務的連續性，在保障核心功能的同時，實現輕量化、低成本以及本地簡化運維。

核心網側能夠提供較快的計算和存儲能力，但如果依賴核心網側處理大量的業務數據，會(huì )直接影響到時延敏感性業務的傳輸質量。僅僅下沉計算資源的方式，在一定程度上解放了通信網絡(luò )資源，但依然存在迂回路由，無法有效降低時延，浪費回傳帶寬。將部分業務功能部署在本地MEC上，可以實現區域化的數據實時采集、存儲和分析，保障時延敏感性業務就近接入[6]。

3.3　MEC協同云計算的全云化定制網

更進一步地，通過如圖4所示的統一云網底座的全云化定制網，將計算資源與網絡(luò )能力協同下沉，使得邊緣計算與云計算協同合作，實現更快的數據分析處理，時延敏感應用數據直接在本地實現閉環處理。

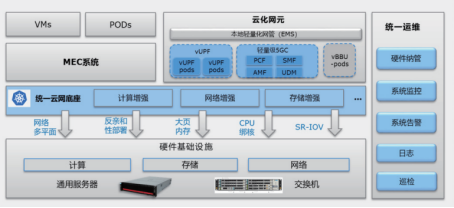

圖4 基于統一云網底座的全云化定制網架構示意圖

基于輕量級云網底座，將MEC邊緣計算與云化網元協同部署，同時開放本地化運維與管理功能。通過服務門戶，鐵路運維人員能夠便捷地對服務器、交換機和防火墻等設備進行管理，對虛擬機的生命周期進行操作，對各類資源進行合理編排。性能監控中心則實現對鐵路沿線物理設備的全面納管，包括對軌道監測設備、供電設備等的狀態監測。同時，向運維人員提供鐵路終端設備納管、鐵路系統運行監控、系統通告警及智能巡檢等功能，確保及時發現并處理設備故障、網絡(luò )異常等問題，保障重載鐵路的穩定運行。

3.4　MEC統籌智能管控數字化平臺

為支持重載鐵路沿線各省市的5G專網統一管理，實現網絡(luò )“可管、可視、可運維”，本方案提供一套網絡(luò )與業務深度融合、業務智能決策的網絡(luò )數字化平臺。

融合MEC的數字化平臺具備網絡(luò )智能管理、業務智能分析、終端統一納管等功能，同時兼顧了邊緣算力的靈活拓展。網絡(luò )管理模塊不僅支持5G網絡(luò )，還支持PON（無源光網絡(luò )）以及Wi-Fi等多種不同類型的網絡(luò )的接入，實現對這些多樣化網絡(luò )的集中調控、實時監測以及配置優化。

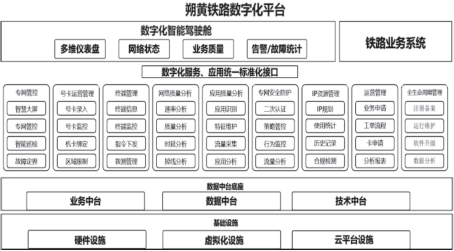

圖5 以朔黃鐵路為例的跨省5G專網數字化平臺結構示意圖

數字化平臺基于主流架構方案，采用分層架構、微服務架構、事件驅動架構，將系統劃分為不同的層次，以實現關注點分離并降低模塊之間的耦合度。該平臺基于自研智能采控引擎，支持多種網絡(luò )通信協議接口，兼容多廠商網管平臺、網絡(luò )設備及智能終端，實現設備數據的自動化采集，提供跨廠商資源數據的標準化、多層級網絡(luò )系統的統一化管理；其基于實時、離線數據處理方式，通過指標構建、多維分析的方式，對數據進行清洗處理，配套智慧大屏進行數字化監控展示；其采用任務調度、實時指令下發的方式，對設備與網絡(luò )進行定期維護、實時調控。同時，該平臺以邊緣探針、CPESDK、性能指標測量、告警故障分析等輔助手段，關聯業務報文解析、隧道報文解析和用戶面信令面的數據，實現連接級的路徑還原，并輔助業務流識別，從而實現鐵路故障定位定界，便于鐵路管理人員及時發現排查相關風險。

3.5　MEC集成通用接口能力

MEC平臺除了提供輕量的能力承載基礎設施和穩定靈活的網絡(luò )接入能力之外，如圖6所示，還提供統一的北向服務接口標準，助力朔黃輕松引入新應用、新服務，無需對現有系統進行大規模修改，可以支持更靈活的業務加載和更復雜的生產場景覆蓋[17]，為重載鐵路提供了全面的數字化轉型解決方案。

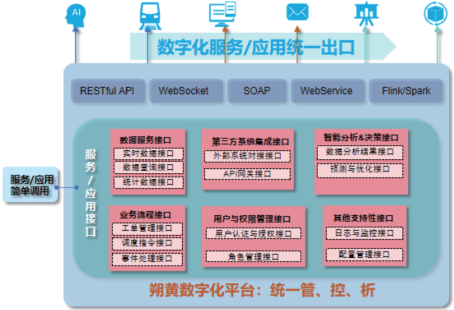

圖6 MEC集成通用接口能力示意圖

例如，充分統籌物聯網、邊緣計算、人工智能、機器學習等先進技術，該平臺構建了可實現智能化推演、小型化組裝、模塊化增減、集成化管理及應用的機車車輛關鍵部件健康狀態檢測系統。車載檢測系統和部件應用北斗、5G、星閃等現代先進通信技術，實現傳感層、數據層、應用層數據高效無線通信。該系統應用人工智能和機器學習技術，嵌入底層算法，實現關鍵部件及系統故障檢測和壽命預警，精準指導機車車輛檢修運維。該系統面向影響重載貨車運營的痛點、難點問題，挖潛影響安全及運輸效率的關鍵因素進行實時監測，實時掌握機車車輛健康狀態，實現影響安全故障實時報警、實時研判、實時處理，保障了重載運輸安全，實現關鍵部件壽命預測、檢修研判、計劃處理，提高了重載運輸效率。

4　結語

在重載鐵路數字化轉型進程中，云計算與邊緣計算的協同應用成為提升鐵路運輸效率、保障運輸安全的核心驅動力。本文以朔黃鐵路為切入點，深度剖析二者協同在重載鐵路場景下的創(chuàng )新實踐。

面對重載鐵路復雜多樣的業務需求，如車地通信、機車通信及地面通信等，云計算與邊緣計算緊密協作。

在核心網架構方面，采用“總部集約管理、分省就近接入”的5GC全下沉式架構，邊緣計算實現區域化數據實時處理，減少業務時延；云計算則負責集中式管理與資源調配，保障核心網穩定運行，支持業務創(chuàng )新研發。統一云網底座實現云邊協同計算，基于輕量級云網底座，邊緣計算設備實時采集處理鐵路沿線設備數據，如軌道監測數據、列車運行數據等，云計算提供大規模存儲與深度數據分析能力，二者協同完成對海量數據的高效處理，保障鐵路系統穩定運行。

在承載網建設上，通過構建“總部+各省”的星形網絡(luò )，利用電信兩級承載網和朔黃自有承載網，邊緣計算負責本地數據分流與傳輸優化，云計算則保障數據在廣域網絡(luò )中的可靠傳輸與統一管理。融合MEC的智能管控數字化平臺，借助云計算的強大存儲和計算能力實現數據的深度分析與挖掘，通過邊緣計算實現對各類網絡(luò )設備和終端的實時管理與控制，達成網絡(luò )“可管、可視、可運維”。

未來，隨著技術的持續發展，云計算與邊緣計算在重載鐵路領域的協同應用將不斷深化。一方面，二者的協同將助力打造更多“5G+產業深度融合”的創(chuàng )新應用，推動重載鐵路智能化發展；另一方面，針對車地數據傳輸等關鍵業務，二者將進一步優化數據傳輸性能，研究提高數據傳輸完整性、穩定性和可靠性的技術，滿足重載鐵路日益增長的數字化需求，為鐵路運輸行業的變革注入持久動力。

作者簡介：

焦建鋒（1981-），男，北京人，高級工程師，現就職于中電信智能網絡(luò )科技有限公司，研究方向為邊緣計算，包含工業互聯網、車聯網等。

龐　勇（1984-），男，江蘇南京人，系統分析師，現就職于中電信智能網絡(luò )科技有限公司，研發方向為5G網絡(luò )、云網融合。

謝谷陽（1998-），男，江蘇南京人，研發工程師，現就職于中電信智能網絡(luò )科技有限公司，研發方向為5G網絡(luò )、DPI技術。

參考文獻：

[1] Ai B, Molisch A F, Rupp M, et al. 5G key technologies for smart railways[J]. Proceedings of the IEEE, 2020, 108 (6) : 856 - 893.

[2] 韓曉非, 宋青蕓, 韓瑞寅, 等. 移動邊緣計算卸載技術綜述[J]. 電訊技術, 2022, 62 (9).

[3] 劉佳佳, 吳昊, 李盼盼. 鐵路5G移動通信系統邊緣計算安全研究[J]. 計算機工程與應用, 2021, (12).

[4] Zhang L. Key management scheme for secure channel establishment in fog computing[J]. IEEE Transactions on Cloud Computing, 2021, 9 (3) : 1117 - 1128.

[5] 葛偉濤. 鐵路5G網絡(luò )邊緣計算技術研究[J]. 鐵路通信信號工程技術, 2023, 20 (2).

[6] 王同軍. 中國智能高速鐵路2.0的內涵特征、體系架構與實施路徑[J]. 鐵路計算機應用, 2022, 31 (7).

[7] 谷曉會(huì ), 章國安. 移動邊緣計算在車載網中的應用綜述[J]. 計算機應用研究, 2020, (6).

[8] 李毅, 董根才, 藺偉, 等. 邊緣計算技術在鐵路5G移動通信中的應用研究[J]. 中國鐵路, 2020, (11).

[9] 楊興磊, 魯玉龍, 張俊堯, 等. 基于邊緣計算的智慧鐵路工地生產管理系統[J]. 鐵路計算機應用, 2020, (10).

[10] 武繼剛, 劉同來, 李境一, 等. 移動邊緣計算中的區塊鏈技術研究進展[J]. 計算機工程, 2020, (8).

[11] 艾渤, 馬國玉, 鐘章隊. 智能高鐵中的5G技術及應用[J]. 中興通訊技術, 2019, (6).

[12] Liu J, Mao Y Y, Zhang J, et al. Delay-optimal computation task scheduling for mobile-edge computing systems[C]// Proceedings of 2016 IEEE International Symposium on Information Theory, 10-15 July, 2016, Barcelona, Spain. New York, USA: IEEE, 2016 : 1451 - 1455.

[13] Mao Y Y, Zhang J, Letaief K B. Dynamic computation offloading for mobile-edge computing with energy harvesting devices[J]. IEEE Journal on Selected Areas in Communications, 2016, 34 (12) : 3590 - 3605.

[14] 張維真, 石平剛, 任爽. 移動邊緣計算在鐵路行業的應用[J]. 鐵路計算機應用, 2024, 33 (3) : 19 - 25.

[15] 郜城城, 周旭, 范鵬飛, 等. 移動邊緣計算技術在高鐵通信網絡(luò )中的應用[J]. 計算機系統應用, 2018, 27 (8) : 56 - 62.

[16] 劉語馨, 陳姝, 鐘章隊. 邊緣云技術在智能鐵路中的應用[J]. 鐵道通信信號, 2019, 55 (S1) : 7 - 12.

[17] 張心宇, 王喆, 郭歌, 等. 鐵路信息系統云邊協同體系架構研究[J]. 鐵路計算機應用, 2022, 31(10).
